2.3 配合比設計
(1)合適膠凝材料組成比例的確定：
首先采用不同比例的膠凝材料進行了對比試驗，結果如表16所示。
試驗結果表明：粉煤灰摻量越大，初凝時間越長，塌落度也相應增大，但早期強度偏低。四種不同比例組合中，以C+F=450+60結果最佳，其初凝時間、塌落度均適中，滿足施工工藝要求，同時振搗時也不易產生浮漿(塌落度過大，則易產生浮漿，而且影響強度，過小不易振搗密實，入模塌落度以200mm為最好)，早期強度和28d強度比較理想。因此，采用的膠凝材料構成為C+F=460+60=520(kg/m³)。
(2)最佳砂率的確定

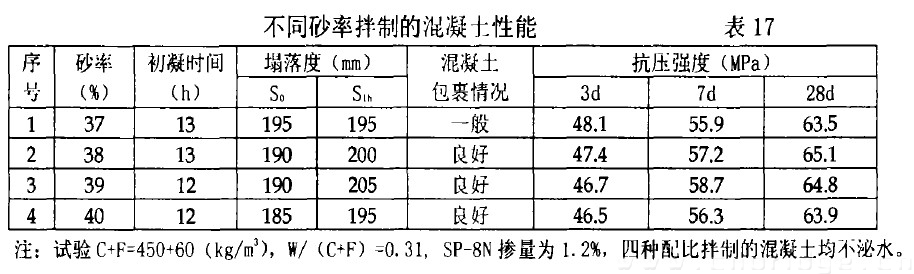

根據砂子的細度模數和級配情況，我們選擇了37％、38％、39％、40％四種不同的砂率進行對比試驗，結果如表17所示。
四種不同砂率試驗結果表明，除了37％砂率對骨料包裹情況稍差外，其余均能滿足工作性要求，而混凝土抗壓強度也很接近，滿足設計要求，但砂率偏大時，混凝振搗容易產生浮漿薄弱層，從這個角度考慮，我們選擇了38％的砂率，既可以滿足性能、強度要求，又能減少振搗后產生的浮漿。
(3)水膠比的選擇

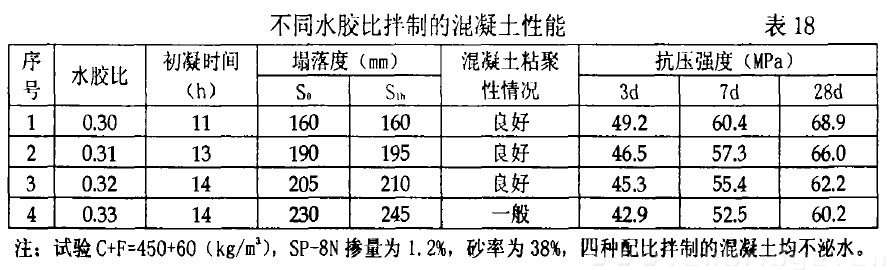

不同水膠比拌前的混凝土試驗結果如表18所示。
四種水膠比配制的混凝土強度均能滿足要求，但水膠比為0.30時，塌落度偏小，不利于攪拌、卸料和振搗密實，而水膠比為0.32和0.33時，塌落度義偏大，施工時易產生浮漿，只有水膠比為0.31時，塌落度適中，故選擇水膠比0.31。
(4)減水劑最佳摻量的確定
我們以1.0％、1.1％、1.2％、1.3％摻量作對比試驗，結果是1.2％摻量為最佳(減水率達28％)，既滿足性能要求，又達到強度和外觀要求，而1.3％摻量造成浪費(減水率與1．2％一樣)，1.0％(減水率為22％)和1.1％(24％)摻量初凝時間義偏短，強度略低。
(5)混凝土配合比的確定

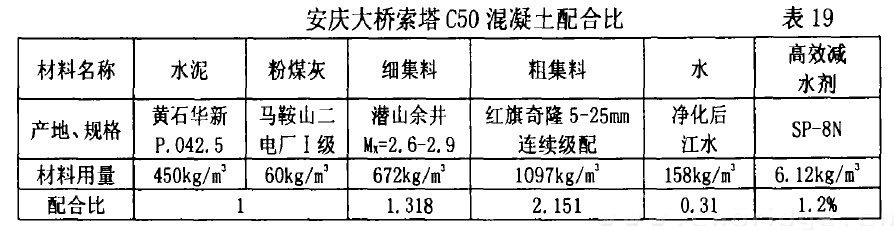

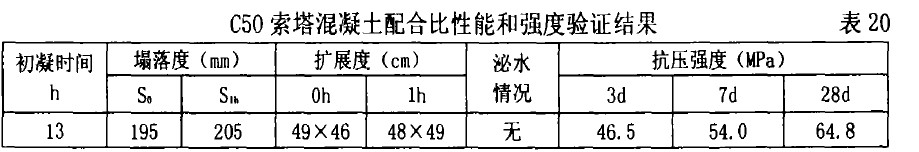

找出膠凝材料的比例、砂率、水膠比、減水劑摻量等最佳參數后，義反復進行了多次試配，最后經修正得出最佳配合比，相關參數如表l9、表20所示。
3.索塔混凝土施工工藝和質量控制
3.1 施工工藝
(1)工藝流程

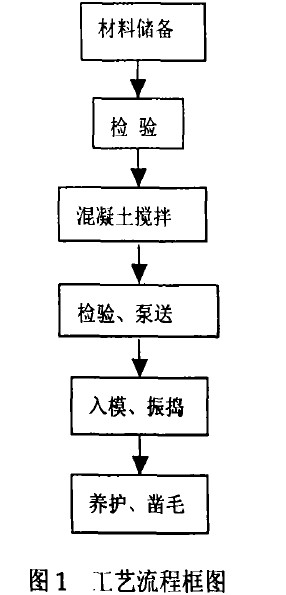

工藝流程如圖1所示。
(2)設備配置及管路布置
每臺攪拌站的實際生產能力為22m³/h，考慮到索塔垂直高度圈套(承臺距塔頂184.78lm)，泵壓較大，泵管布置時，盡量減少彎頭，從攪拌船至下橫梁約47m高混凝土施工時采用φ150泵管，下橫梁以上混凝土泵送時，全部改為φ125高壓泵管，中橫梁施工完畢，為了解決囚泵壓火給施工帶來困難，在下橫梁處設一中聯(lián)60接力泵，泵送效果很好。
3.2 質量控制
澆注混凝土前，先在試驗室做水泥與外加劑相容性檢驗，再將經檢驗合格的各種原材料儲運到位。開盤前認真做好砂、石料的含水率檢驗工作，將理論配合比轉化為施工配合比，混凝土攪拌時嚴格控制混凝土的初始塌落度和入模塌落度，根據砂、石料含水率的變化，隨時調整，使之滿足設計和旌工要求(入模塌落度為200±20mm)。
在澆注中橫梁以上混凝土時，因索導孔四周布有環(huán)向預應力波紋管，且鋼筋密集，混凝土入模塌落度不應太小，控制在200-220mm為宜。
混凝土入模時，囚每節(jié)高度較大(3.95m)，為防止混凝土碰撞鋼筋產生離析，采用鐵皮做成的串筒，讓混凝土從串筒里流下；布料時采用多點布料，每點布料間距不超過2.5m，分層厚度一般不超過30cm，倒角處鋼筋更加密集，應加強布料。
混凝土振搗采用插入式振搗棒進行，按布料順序振搗，移動間距不超過振搗棒作用半徑1.5倍。因此，由于高性能混凝土粘度和含氣量稍大，振動時間應比普通混凝土稍長一些，以振平、泛漿、不再排氣泡為準，不能過振，也不能少振，過振易產生浮漿，少振不利氣泡的排出而導致混凝土不夠密實。上下層間隔時間不能過長，以不超過2h為宜，上下層結合時，振搗棒應插入下層5-l0cm，以保持混凝土的良好粘結。
混凝土表面采用人工鑿毛，在混凝土剛達到終凝時進行，過早易擾動下部混凝土，過遲則費工。
勁性骨架的焊接應在混凝土終凝結束后開始，避免因風荷載作用于勁性骨架而擾動剛澆注好的混凝土，降低上部裂紋產生的機率。
混凝土采用麻袋酒水養(yǎng)護，在澆注第二節(jié)段前一直處于濕潤狀態(tài)，冬季施工時，尚應采取保溫措施，因索塔爬模是定型模板，雙層結構，中間夾有泡沫保溫層，有一定的保溫效果，對于混凝土頂面，采用覆蓋潮濕麻袋并輔以碘鎢燈進行保溫養(yǎng)護。
3.3 特殊季節(jié)的施工
(1)夏季主要是控制混凝土入模溫度，對砂、石料提前進行灑水降溫，對出廠水泥溫度給以限制，不得超過55℃。高溫時，混凝土澆注選擇在溫度較低的夜間進行，有必要時對拌和用水采取加冰降溫措施，確?；炷寥肽囟仍?2℃以內，對澆好的混凝土加強保濕養(yǎng)護；

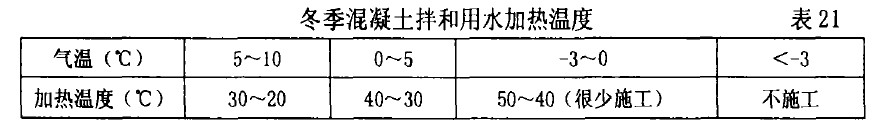

(2)冬季混凝土施工時，對混凝土拌和用水采取加熱措施，確?；炷寥肽囟炔恍∮?0℃，并加強混凝土的保溫和保濕養(yǎng)護，表21所列為本工程實際采用的參數。
(3)雨天盡量避免施工，迫不得已時，應提前準備好彩條布等防雨材料，且密切注意砂、石料含水率的變化，隨時調整，確?；炷临|量。
4.混凝土質量評定
(1)混凝土抗壓強度

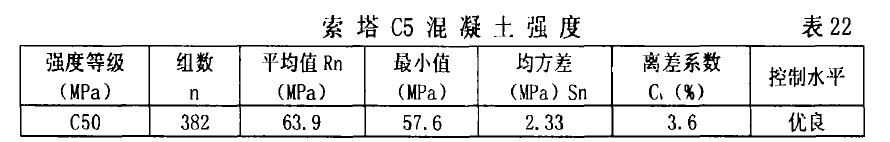

混凝土抗壓試驗結果如表22所示。
(2)彈性模量E
c=4.66×10
4MPa
(3)質量評定依據JTJ041-2000
K
1=1.60 R
n-k
1S
n≥0.9R
即60.2>45.0
K
2=0.85 Rmin≥K
2R
即57.6>42.5
因均方差S
n=2.33<4.0，同時無各種缺陷，故應評為優(yōu)質混凝土。
5.幾點體會
(1)混凝土配合比的優(yōu)化很重要，對強度、耐久性、外觀、施工順暢、經濟成本影響很大，因此應選擇合適的材料，進行大量的試配，找出最佳配合比，同時要注意解決好外加劑和膠凝材料的相容適應性問題。
(2)混凝土施工時，應派有經驗的試驗人員全過程監(jiān)控，技術和操作人員的責任心是確?；炷辽a質量穩(wěn)定的關鍵。
(3)索塔倒角處混凝合理布料、勁性骨架適時焊接，以及良好養(yǎng)護能減少混凝土裂縫的產生。
(4)技術交底要細致，不放過每一個細微的環(huán)節(jié)，現場管理要職責分明，落實到每一個人頭上，這樣才能優(yōu)質高效地完成每一次混凝土澆注任務。
