1 概況
徐浦大橋是上海市外環線跨越黃浦江上游，連結浦西和浦東開發區的特大型橋梁，主橋長1074m，主跨采用590m雙塔雙索面混合梁斜拉橋（圖1）。
橋址處江面約寬520m，主航道偏浦東岸一側，水深8~13m左右。
大橋雙向八車道，橋?qū)?5.95m；橋梁設計荷載：汽車-超20級，驗算荷載掛車-120和特-300，設計速度80km/h；通航凈高46m，通行5.5萬噸輪船。

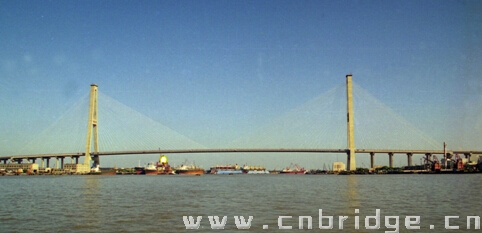

圖1 徐浦大橋全景
2 主橋結構
主橋采用雙塔雙索面、邊跨混凝土梁與中跨鋼混疊合梁混合型斜拉橋，主橋跨徑布置為：40m（過渡孔）+40m+3*39m+45m+590m（中跨）+ 45m + 3*39m + 40m +40m（過渡孔），總長1074m(圖2)。主梁縱向可自由移動，橫向設有限位和抗震裝置，過渡孔簡支T梁支承在邊墩和斜拉橋邊跨尾部的端橫梁上。斜拉橋在錨固墩處設有縱、橫、豎三向限位裝置，在主塔處設置橫向限位裝置。主橋在錨固墩端橫梁處，設置轉角伸縮縫，在過渡孔與引橋相接的邊墩上設置大位移伸縮縫。

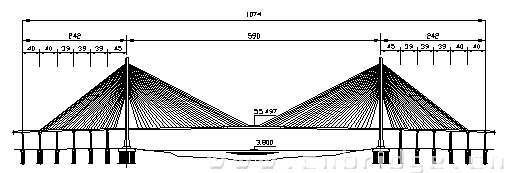

圖2 橋型布置（單位：m）
?。?）主塔及基礎
主塔塔高212m(圖3、圖4)，塔柱為矩形斷面，斷面尺寸為順橋向長13.0 ~9.0m，橫橋向?qū)?.3~5.0m，壁厚0.8~1.6m。下橫梁高8.0m、上橫梁高12.0m，均為箱形斷面。主塔C50號混凝土。斜拉索在塔上的錨固方式依據拉索水平力的大小而定。1#~10#斜拉索由于水平分力較小直接錨固的塔壁上，11#~30#斜拉索則錨固在拉索錨固鋼橫梁上。主塔基礎采用224根φ900mm鋼管打入樁（圖5）。

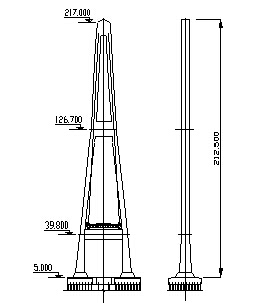

圖3 橋塔
圖4 橋塔

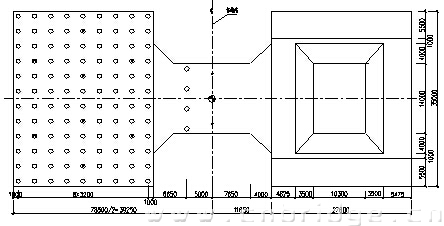

圖5 橋塔基礎平面布置
?。?）邊跨墩
主橋邊跨每側共設有四個輔助墩、一個錨固墩和一個邊墩。邊跨墩均采用雙柱式橋墩，墩身為箱形截面鋼筋砼結構，蓋梁為箱形截面預應力砼結構。C40號砼。邊跨墩基礎為φ800mm鉆孔灌注樁。
?。?）鋼梁
鋼梁采用工廠焊接結構（圖6），鋼材選用首次生產的國產化“STE355細晶?？珊附诱痄摪?rdquo;。
兩片箱型鋼主梁中心距為33.25m，上翼板2700×25mm，腹板2700×（20，25，30，40、50）mm，下翼板2700×（35，40，50，60）mm。每片箱形主梁雙腹板間距1900mm。標準節段鋼主梁長9.0m，重34～57t。
鋼橫梁為I字型斷面，間距4.5m。上翼板600×25mm，腹板3005×（12，16）mm，下翼板600×（25-30，40-50）mm。鋼橫梁長30.53m，重21～27t。
小縱梁在橫向共設置3片，呈工字型斷面。
鋼梁采用摩擦型高強螺栓聯接，在現場拼裝。構件出廠前經空間立體多段試拼裝。高強螺栓為M30、M22。

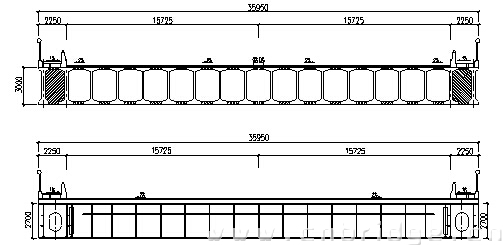

圖6 主梁斷面
(4）橋面板
橋面板采用C60砼。厚度為260mm、460mm。過渡段橋面厚度由260mm漸變到460mm。預制橋面板存放4～6個月后安裝，以減少混凝土收縮、徐變對疊合梁帶來的不利影響?，F(xiàn)澆接縫采用C60無收縮補償混凝土。
(5）混凝土梁
邊跨混凝土梁采用預制工字梁聯接而成的多室混凝土箱梁。每跨混凝土梁由18片預制梁組成。預制工字梁高3.0m，寬1.25m，長37.0～40.3m，每片預制梁重115～150t。C50號混凝土。箱梁內布置有縱橫向預應力鋼束。
?。?）斜拉索
斜拉索采用扇形空間雙索面布置。塔柱每側索面各有30對斜拉索。梁上標準索距為中跨9.0m，邊跨6.5m。塔上索距2.1m。斜拉索采用φ7鍍鋅高強鋼絲，冷鑄錨具，外部為P•E護套管，再外層為彩色涂層。斜拉索斷面為163~367根φ7鋼絲，最長斜拉索長約325m，重30噸。斜拉索兩端設置了高阻尼橡膠高效減震器。設計考慮在運營條件下可以更換任何一根斜拉索。
3 主要技術特點和創新點
（1）總體建筑造型富有新意，在塔型、拉索索面型式及建筑色彩上形成新的風格，與下游南浦、楊浦大橋有明顯區別。
?。?）徐浦大橋主跨590m，中孔采用鋼-混疊合梁斷面，與楊浦大橋相仿，但橋面更寬，達35.95米。在充分參考南浦、楊浦大橋的成功經驗上，針對超寬橋面的結構布置、構造受力及施工安裝等方面進行了重點研究，對疊合梁的架設方案作了局部調整，采用橋面吊機在橫梁為疊合梁斷面時受力定位并配合橫梁反頂措施，從而克服了鋼梁安裝時因橫梁撓曲過大導致鋼主梁扭轉變形較大而影響鋼橫梁安裝的技術難題，保證了中跨鋼梁的順利安裝。中跨疊合梁施工速度最快達到2m/天，處于世界先進水平。
（3）主橋邊跨采用混凝土梁，每跨混凝土梁由18片預制工字梁通過現澆接縫混凝土聯接而成單箱多室斷面。其施工方法與引橋一致，可采用一套設備、一套工藝進行施工。邊跨混凝土梁可與主塔平行施工，同步完成邊跨主體結構，從而為縮短大橋建設工期、節約造價創造了有利條件。
（4）主橋邊跨每隔40m左右設立一個輔助墩，提高了主橋結構的受力性能及抗風振、抗地震性能。同時設計采取以下措施有效地克服了軟土地基的不均勻沉降對主橋邊跨混凝土梁的不利影響。
1) 主塔基礎采用φ900mm鋼管打入樁進入合適的持力層，使主塔基礎不致產生過大的沉降量。
2) 經過不同樁型的比選，輔助墩基礎采用造價經濟的鉆孔灌注樁并進入合適的持力層，從而取得了既節約造價又減小各輔助墩不均勻沉降的良好效果。
3) 各輔助墩上均設置可以調節支座高程的構造，在主橋施工合攏后通過分析沉降觀測資料，對浦東、浦西部分輔助墩的支座高程進行了調整，實施效果良好。
（5）邊跨混凝土梁與中跨疊合梁的連接構造是大橋的重要構件之一，主梁中強大的軸向壓力通過連結構造進行傳遞。因邊跨梁為單箱多室斷面，與中跨π型疊合梁斷面的形狀差異較大，設計采用受力可靠的實心段混凝土梁(順橋向長7.5m)來保證不同力系相互傳遞時的安全，經平面桿系及空間電算程序的計算分析表明設計效果良好。在疊合梁與實心段混凝土梁連接節點部位通過對鋼主梁部分進行局部加強處理，設置混凝土填芯段(順橋向長1.8m)、厚端板、傳力角鋼、焊釘以及錨固預應力束等一系列構造措施，使得鋼主梁的高應力能夠比較均勻地傳遞給實心段混凝土梁。連接構造設置在主塔0#節段范圍，具有構造簡單、施工方便的特點。通過采用分塊澆筑，外蓄內冷的施工方法有效地解決了0#段大體積混凝土施工中的水化熱問題。
（6）施工控制及中、邊跨合攏技術是大橋關鍵技術。不斷優化、完善主橋安裝的施工程序，保證了大橋施工的快速、安全、優質。主橋?qū)嶋H施工結果橋面標高線型光滑和順，符合設計要求，斜拉橋恒載受力狀態良好。中跨合攏段施工方案和合攏溫度選擇正確，中跨鋼梁合攏一次成功。
?。?）大橋竣工后荷載試驗數據表明，理論計算值與試驗實測值基本吻合，證明大橋的受力性能(靜力、動力)均符合設計要求。
?。?）徐浦大橋是世界上第一座大跨徑混凝土梁與鋼-混疊合梁混合結構斜拉橋，它的建成標志著我國在該種橋型結構的設計施工上達到世界先進水平。徐浦大橋獲國家優秀工程設計金質獎。
4．有關資料
橋 名：上海徐浦大橋
橋 型：雙塔雙索面混凝土梁與鋼-混結合梁混合結構梁斜拉橋
跨 徑：590m
橋 址；上海市
設計單位：上海市政工程設計研究總院
施工單位：上海遠東國際橋梁建設有限公司、上海浦江纜索有限公司
混凝土用量：112175m3
鋼材用量：38521t
造 價：22.26億元
建成日期：1997年6月
